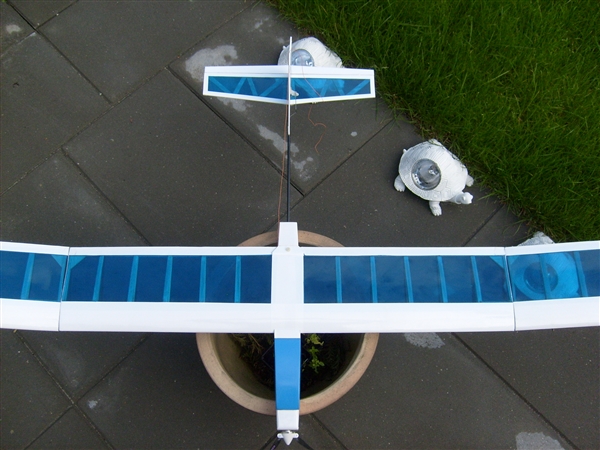

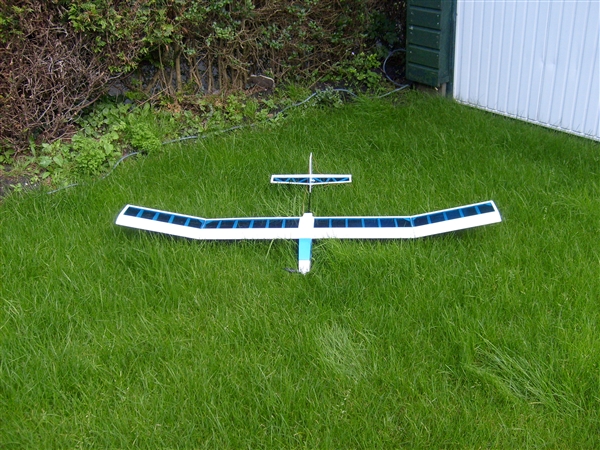

Hieronder een verslag van de bouw van een fijn zwevertje (ontworpen door Gurodewa) Om te beginnen een foto van het zwevertje zoals ze uiteindelijk geworden is......

Het heeft een span van 160 cm, en een gewicht van ongeveer 500 g.

De setup: - TR 28-26B 1350Kv Brushless Outrunner - TowerPro w18A Brushless Speed Controller

De tekeningen zijn HIER te downloaden.

Het bouwverslag.........

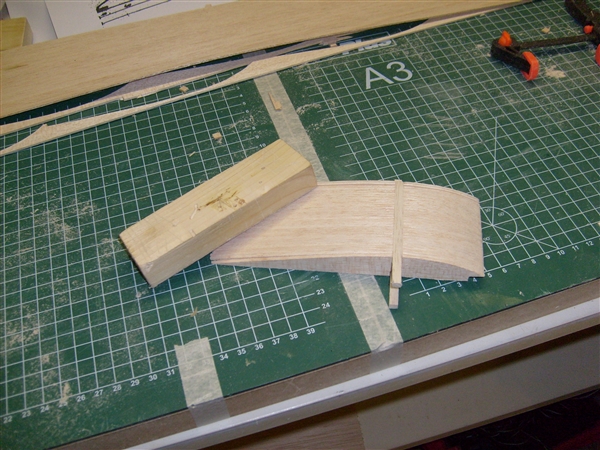

Ik ben begonnen met het maken van een mal van de ribben. Omdat alle ribben gelijk zijn werkt een mal het handigst.

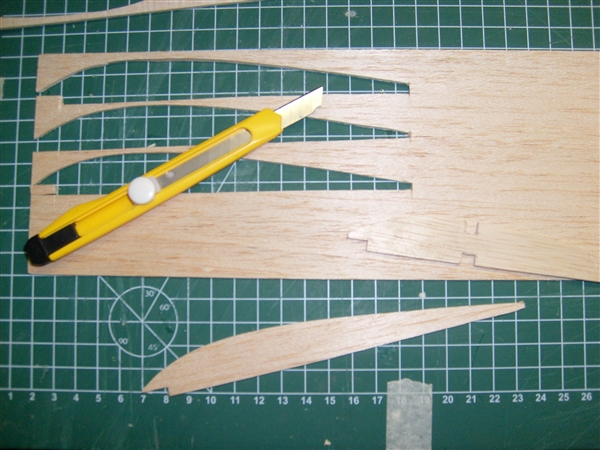

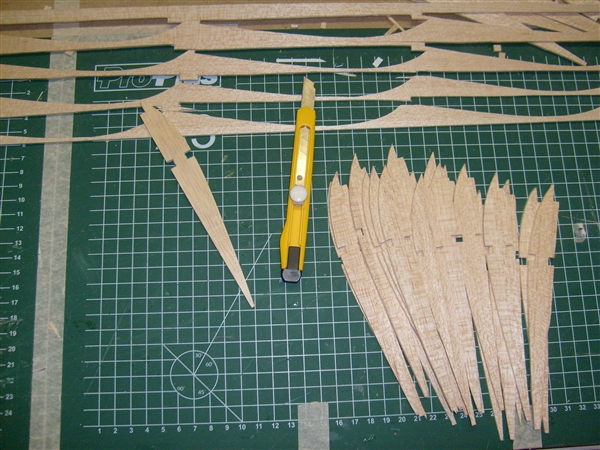

Vervolgens met behulp van de mal alle ribben grofweg uitgesneden. (2 mm balsa)

Nadat alle ribben (en een paar extra als reserve) waren uitgesneden, heb ik de ribben bijeen gepakt met een paar stukjes afvalhout. Op deze manier kun je de ribben allemaal exact gelijk schuren.

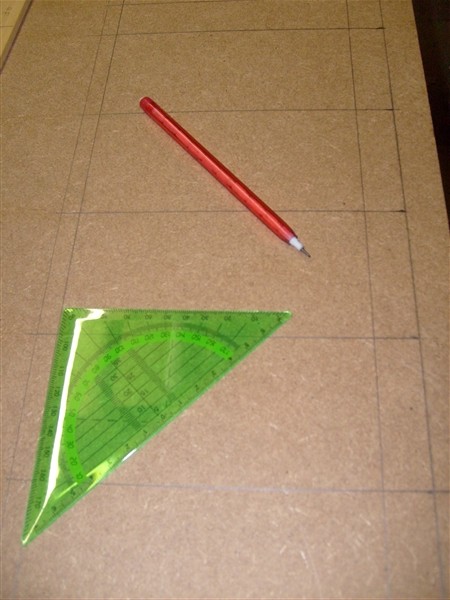

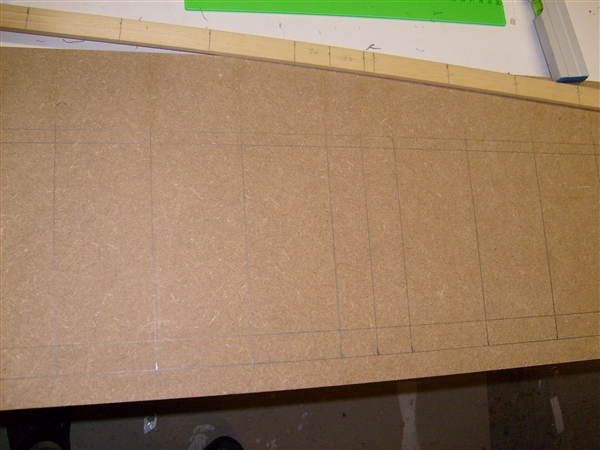

Vervolgens heb ik op een stuk MDF de layout van de vleugel getekend.

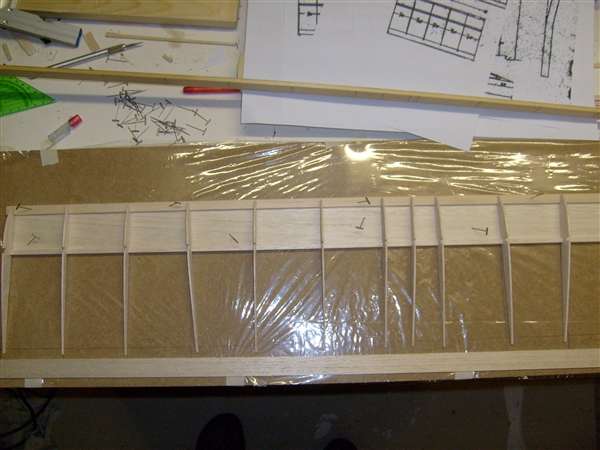

Over de plank heb ik huishoudfolie gespannen om te voorkomen dat de vleugel vast gelijmd wordt aan de plank. Daarna kon ik het middenstuk van de vleugel droog passen om te kijken of alles op maat is voor ik delen vast ga lijmen.

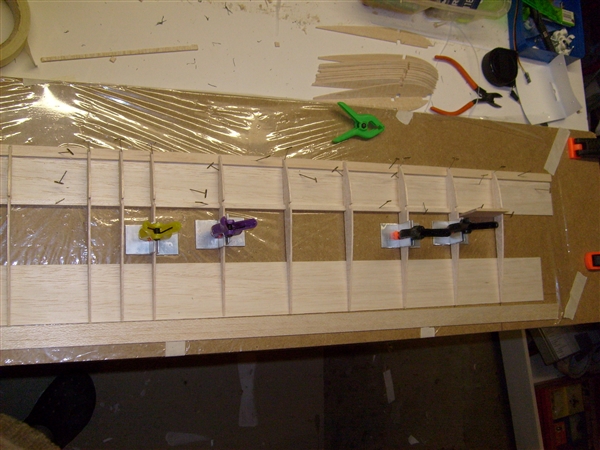

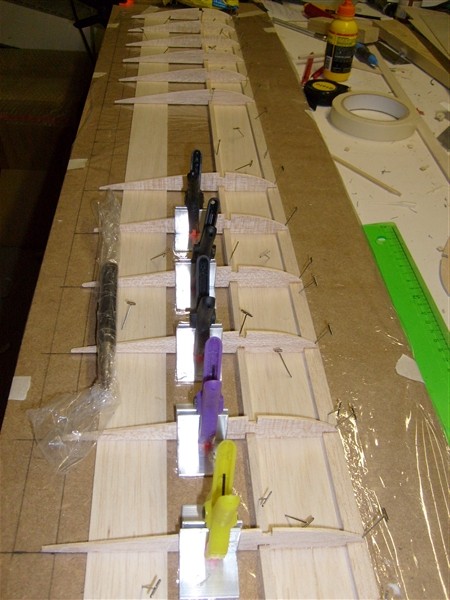

Nadat ik alles goed gecontroleerd had, ben ik de ribben vast gaan lijmen. Om ervoor de zorgen dat de ribben haaks staan heb ik gebruik gemaakt van aluminium hoekjes en lijmklemmetjes...

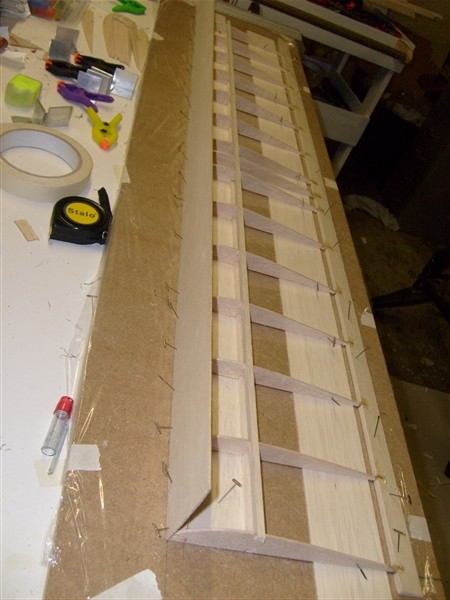

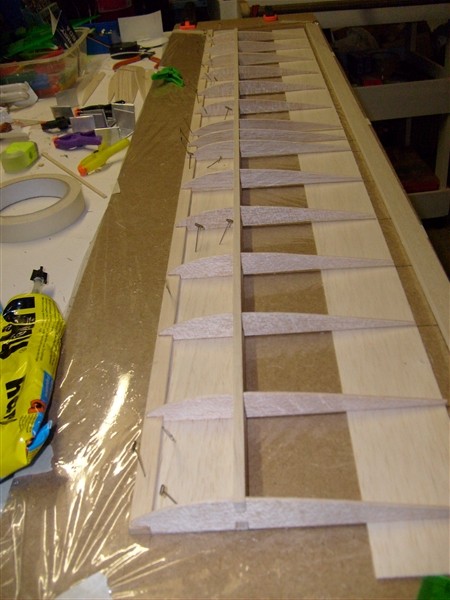

Alle ribben vast gelijmd.

Nu kon de bovenste beplanking erop gelijmd worden. Eerst heb ik deze op de neuslijst gelijmd.

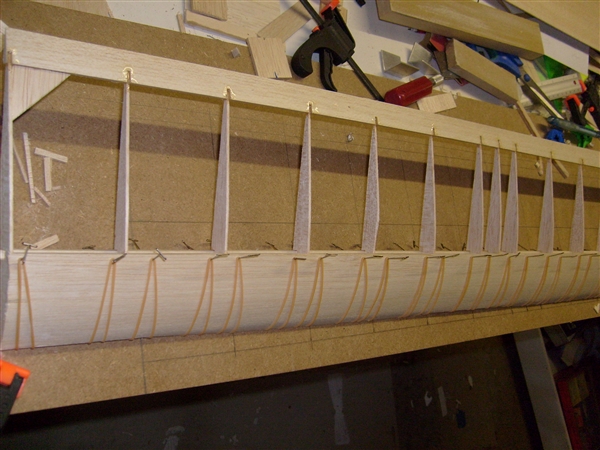

Hierna met behulp van heel veel elastieken (rekkers) de beplanking verder vast gelijmd.

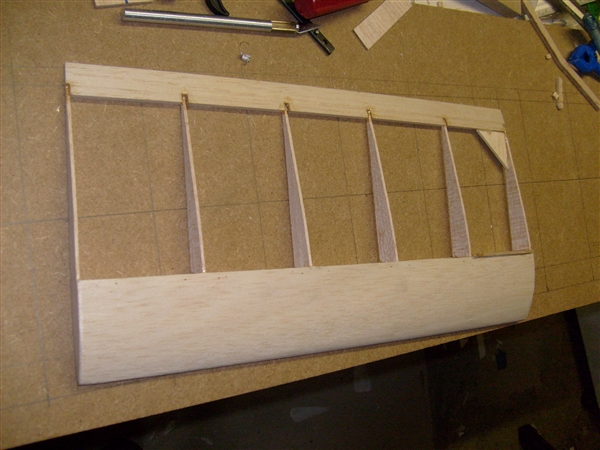

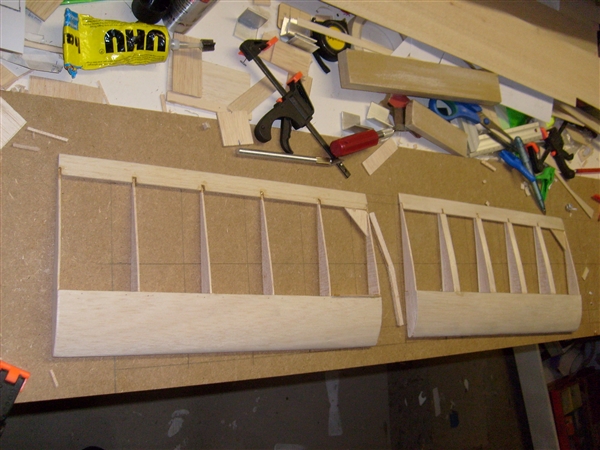

Vervolgens de vleugeltippen gemaakt op precies dezelfde manier als het middenstuk. (let er wel goed op dat je een linker en een rechter maakt!)

Ik heb beide vleugeltippen als 1 geheel gebouwd. Nadat ze klaar waren heb ik beide tippen los gezaagd. Dit werkte het makkelijkst en zo voorkom je dat je per ongeluk 2

dezelfde maakt.

Ondertussen ook de vleugel verbindingen gemaakt.

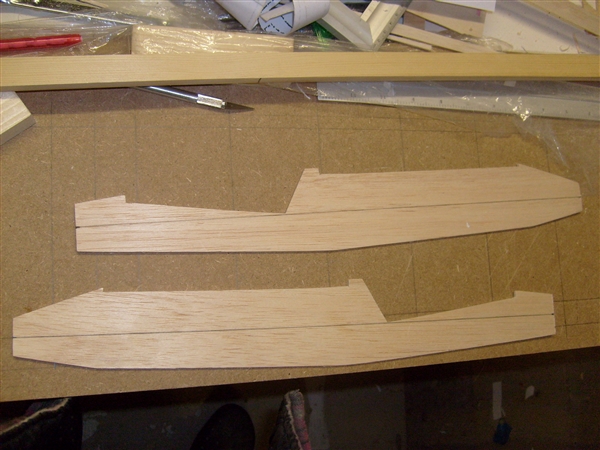

Hierna was de romp aan de beurt. Beide romphelften uitgetekend op 3mm hard balsa en uitgezaagd.

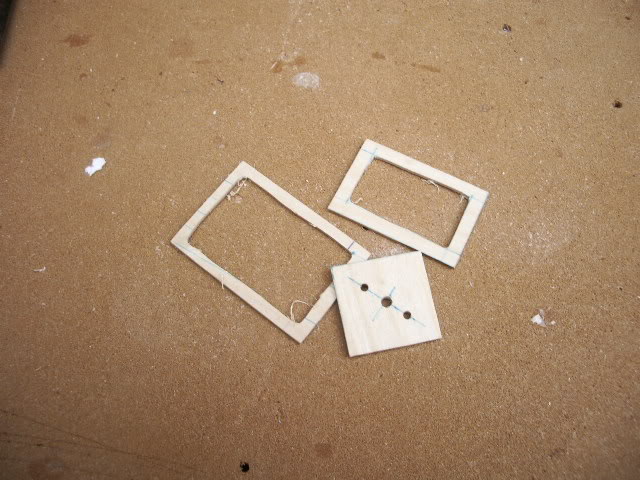

Helaas ging mijn camera stuk dus geen foto's kunnen maken van de verdere bouw van de romp. Om toch te laten zien hoe de romp gebouwd moet worden heb ik een aantal foto's geplaatst die gemaakt zijn door de ontwerper van dit zwevertje. De romp spanten:

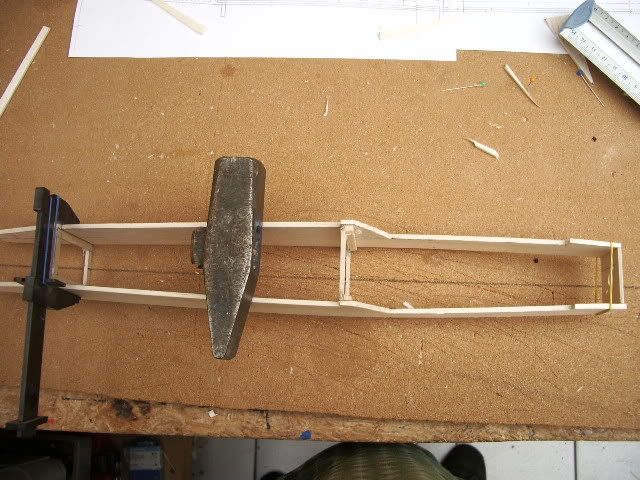

Het samen bouwen van de beide romp helften:

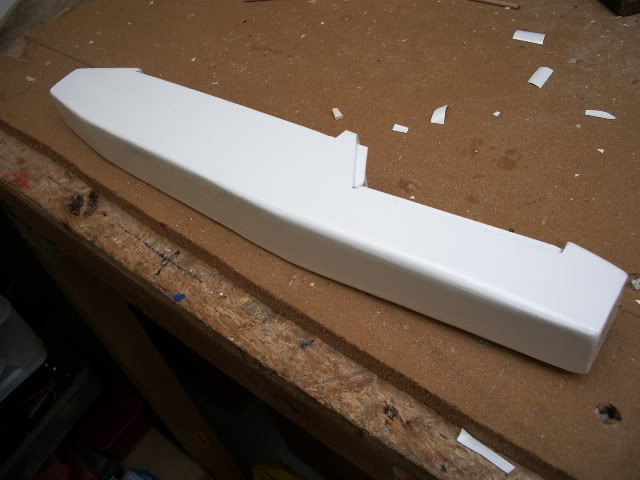

De romp bekleed met oracover:

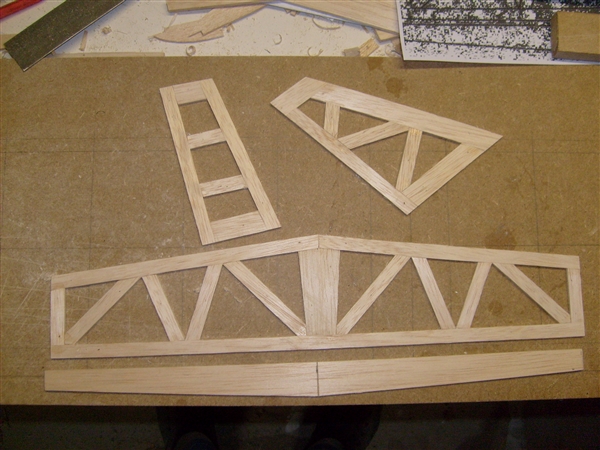

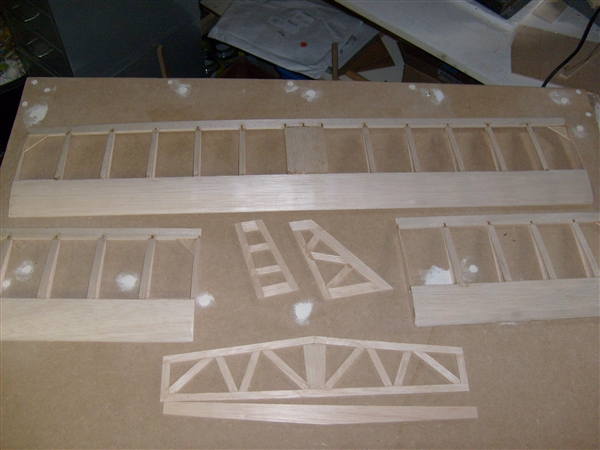

Nadat de romp klaar was ben ik begonnen met het stabilo en hoogte/richtingsroer. Hierbij was de bouwtekening handig. De tekening op de bouwplank geplakt en hier overheen weer plastic folie gedaan. Vervolgens alle delen uitgezaagd en op de tekening de verschillende delen gebouwd. (ook hiervan helaas geen foto's) Stabilo, hoogte en richtingsroer klaar...

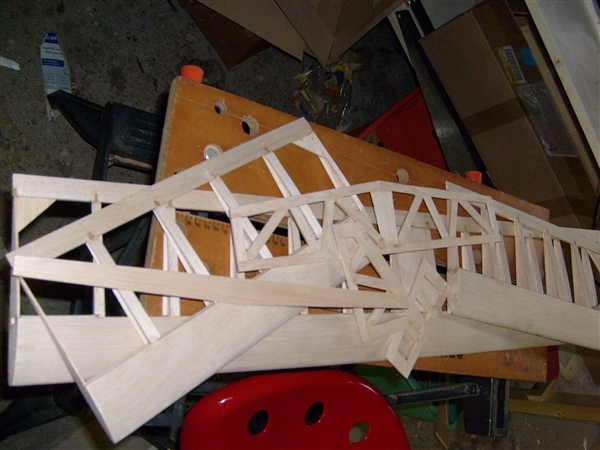

Al met al een aardig stapeltje hout omgetoverd in vleugels, hoogte en richtingsroer enz..

Hierna alles in de oracover geplakt en de verschillende delen samengevoegd. Helaas geen foto's hiervan.

Inmiddels is het zwevertje klaar. Hieronder nog een paar foto's........

Voor een uitgebreid (foto) verslag verwijs ik u graag naar het modelbouwforum waar de ontwerper Gurodewa duidelijk uitlegt hoe dit zwevertje gebouwd moet worden.

Bouw van een fijn zwevertje op Modelbouwforum.nl
