Eenvoudig zelf een sleepkoppeling maken (low budget)

Omdat ik voor mijn sleper een sleepkoppeling nodig heb en omdat deze vrij prijzig kunnen zijn, heb ik besloten er zelf één te maken.



Als voorbeeld gebruik ik deze Graupner sleepkoppeling:

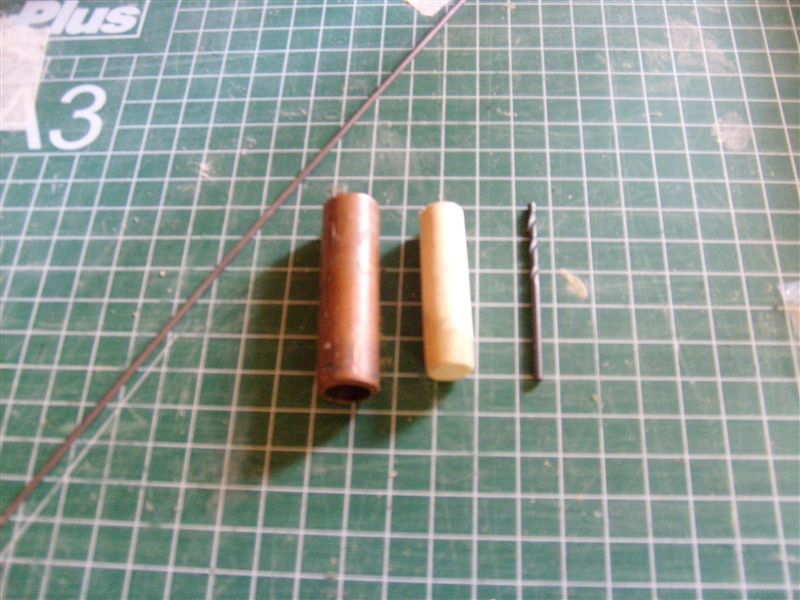

Benodigd materiaal:



- 1 stukje koperen (waterleiding) buis van ongeveer 5 cm

- 1 Rond stukje hout wat precies past in het buisje (dikte) en ongeveer 1,5 cm korter (lengte) dan het koperen buisje

- 1 Stuk staaldraad van ongeveer 2mm



Benodigd gereedschap:



- Boormachine met boortje 2mm

- Soldeer gereedschap (brander, S39 en tin)

- Vijl of Dremel

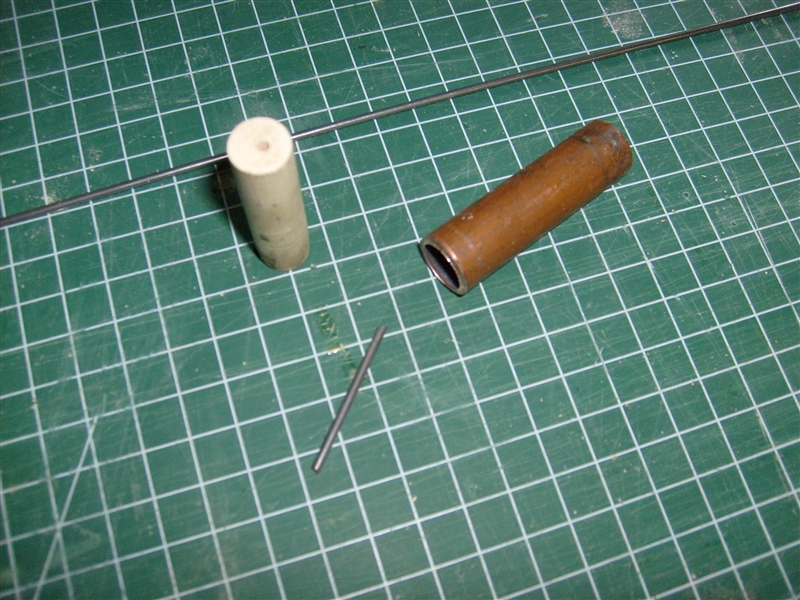

Als eerste boren we in de lengte richting een 2mm gat in het rondhout. Ongeveer in het midden. Vervolgens knippen/zagen we een stukje staaldraad af van ongeveer 2 cm.





Boor nu ook een 2mm gaatje in het koperen buisje op ongeveer 5 mm van het uiteinde en iets uit het midden (lengte richting).

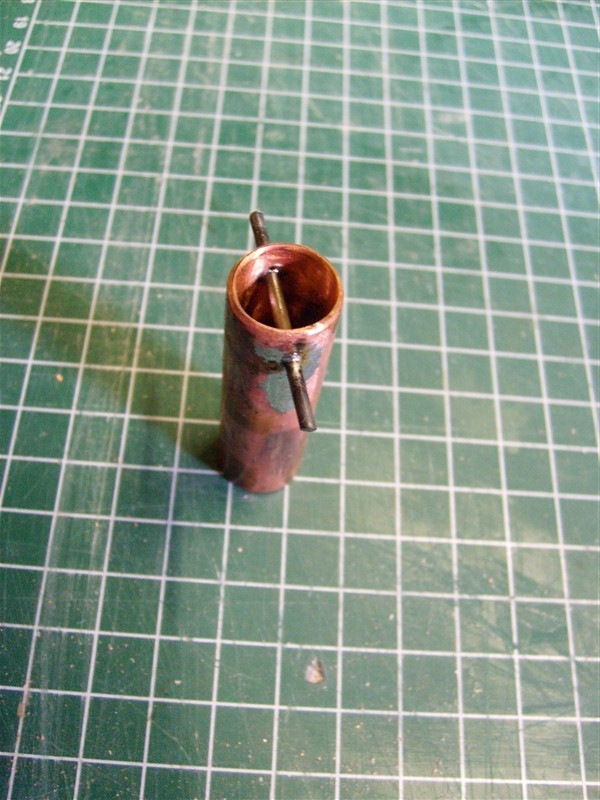

Steek het pennetje door het gaatje om te zien of alles past en vijl de braampjes rond de gaatjes in het buisje af.

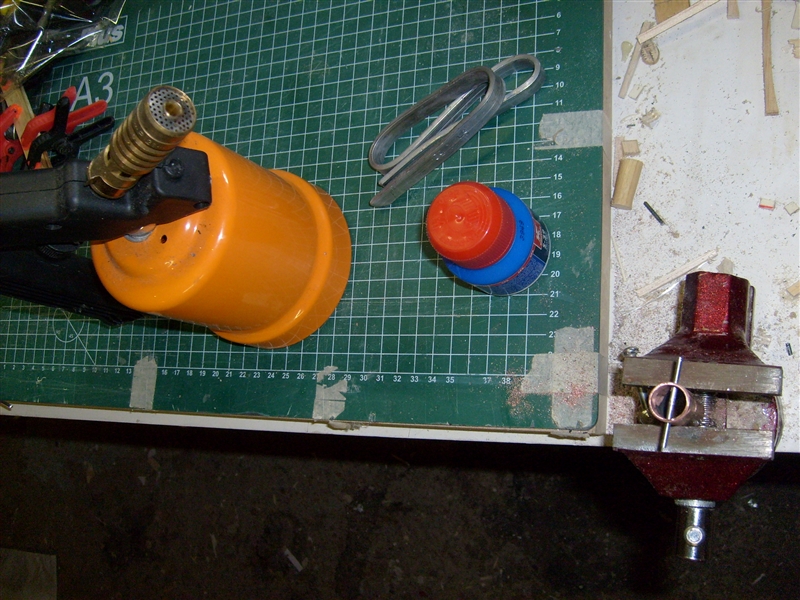

Om het pennetje in het buisje te solderen gebruik ik een soldeerbrander. Eventueel is het ook mogelijk om een soldeerbout met hoog vermogen te gebruiken.





Zorg dat het koper goed schoon en vetvrij is en schuur ook het pennetje schoon/glad. Steek het pennetje door het buisje en smeer buisje en pennetje

in met S39. Stook het geheel warm en soldeer het pennetje vast.

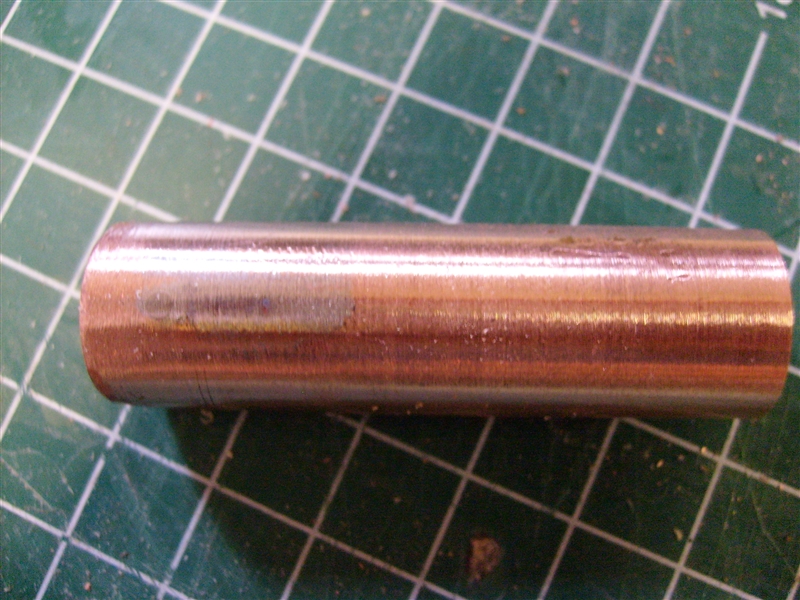

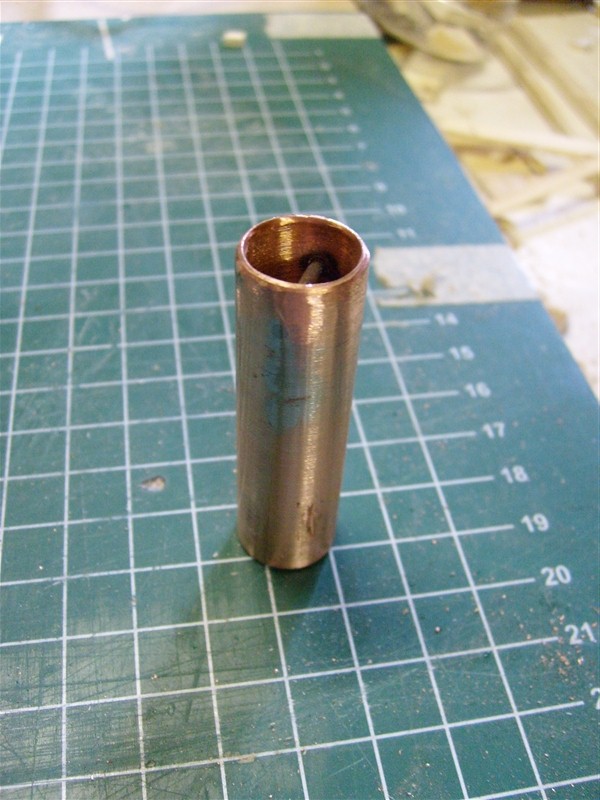

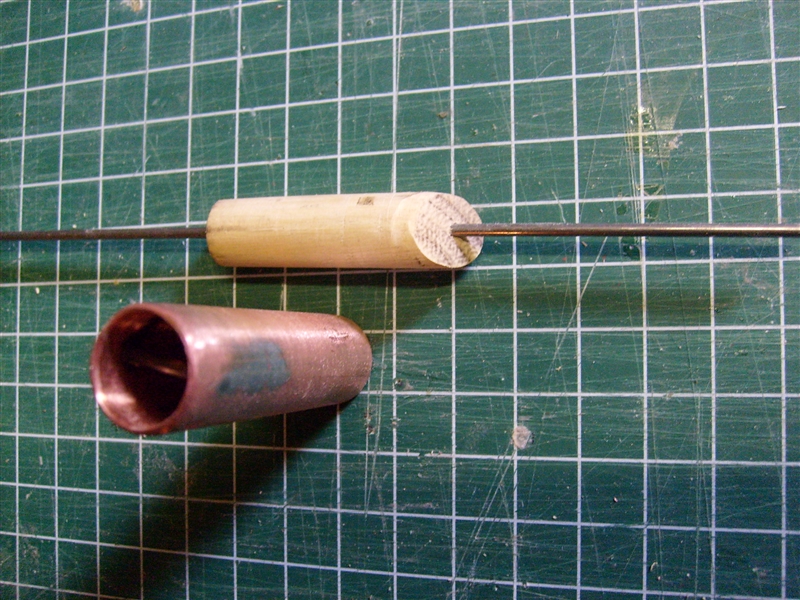

Wanneer alles goed is afgekoeld, kun je het buisje met een dremel of een schuurpapiertje kuisen.

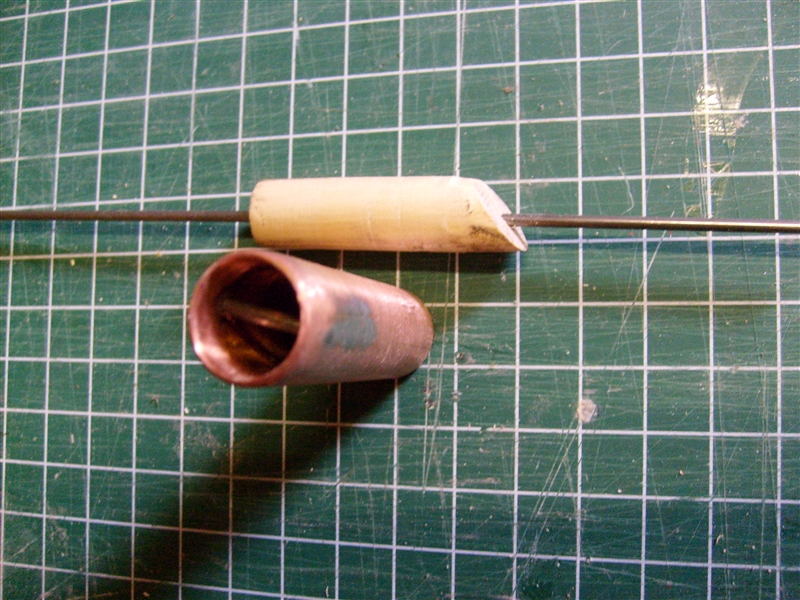

Zaag/vijl/schuur nu een schuine kant aan het stukje rondhout.....







Lijm nu het stukje rondhout in het buisje met een drupje secondenlijm. Eventueel kun je het houtje borgen met een klein schroefje.

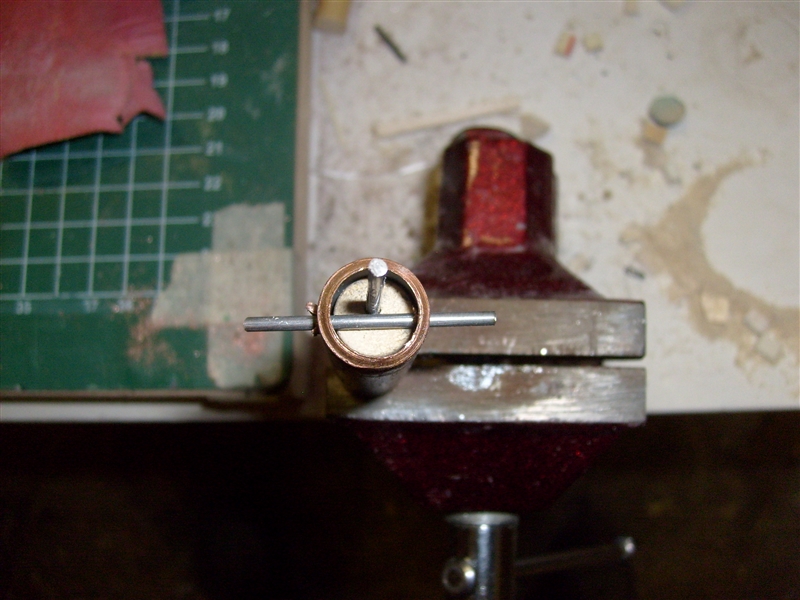

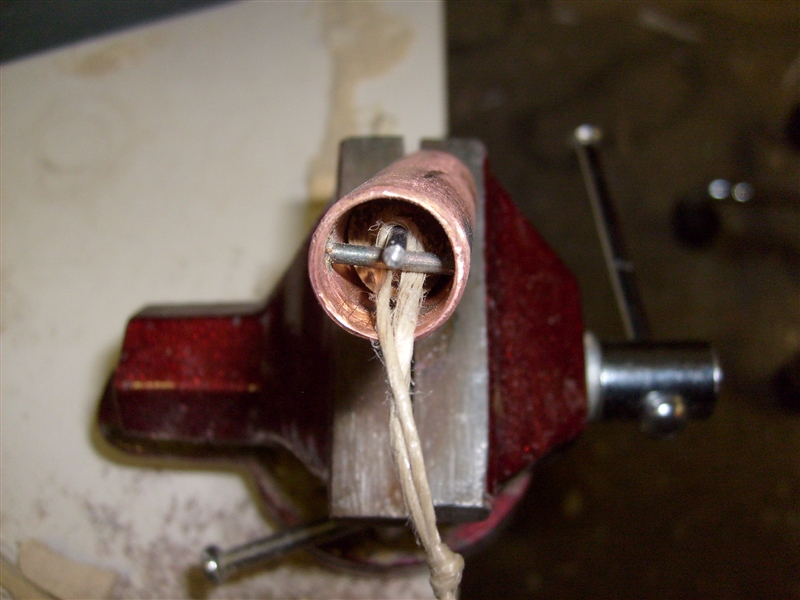

Zorg dat de afgeschuinde kant naar boven toe oploopt. Hierdoor word de lus van de sleepkabel omhoog geduwd. Waneer je de nu staaldraad door het gat in het rondhout steekt, en deze voorbij de dwars pen in het koperen buisje steekt, blijft de sleepkabel vast zitten. Trek je de staaldraad een stukje terug, dan schiet de sleepkabel los.





Groet,

Theo
